在這個微觀與宏觀交織的世界里，每一寸距離、每一個角度都蘊含著無盡的奧秘與精確之美。今天，就讓我們一同了解影像儀的測量知識。

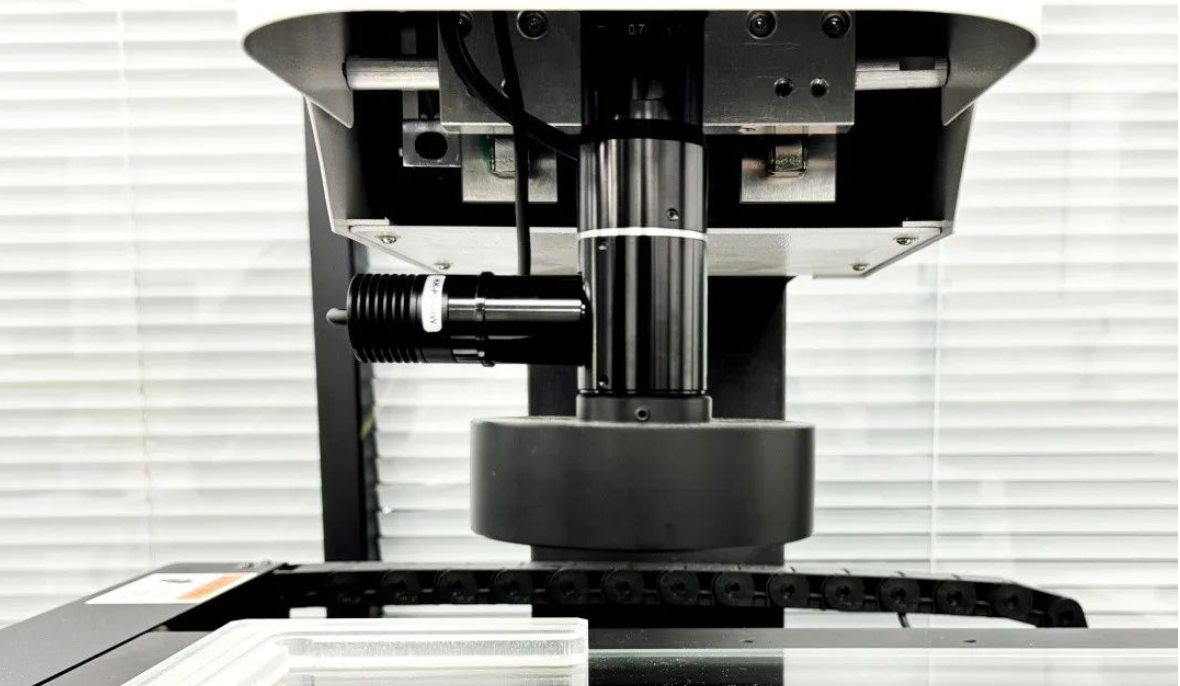

影像測量?jī)x是利用攝像頭拍攝通過光學系統放大的影像，并使用先進的影像處理算法進行邊緣檢測，以非接觸方式測量尺寸的精密測量?jī)x器。只需要通過顯示器和鼠標操作，即可輕松完成高精度測量。
尺寸測量
圖像是由像素組成的。如果把要測量的一個區間中的像素?cái)?shù)進行計數并乘以像素的尺寸大小，那么這個區間就可以轉換成長度的數值。
例如，正方形工件的一個側面像素總數為300像素(如下圖)。假設成像倍率下的像素尺寸是10μm，則工件的總長度為10μm×300像素=3000μm=3mm。
邊緣檢測

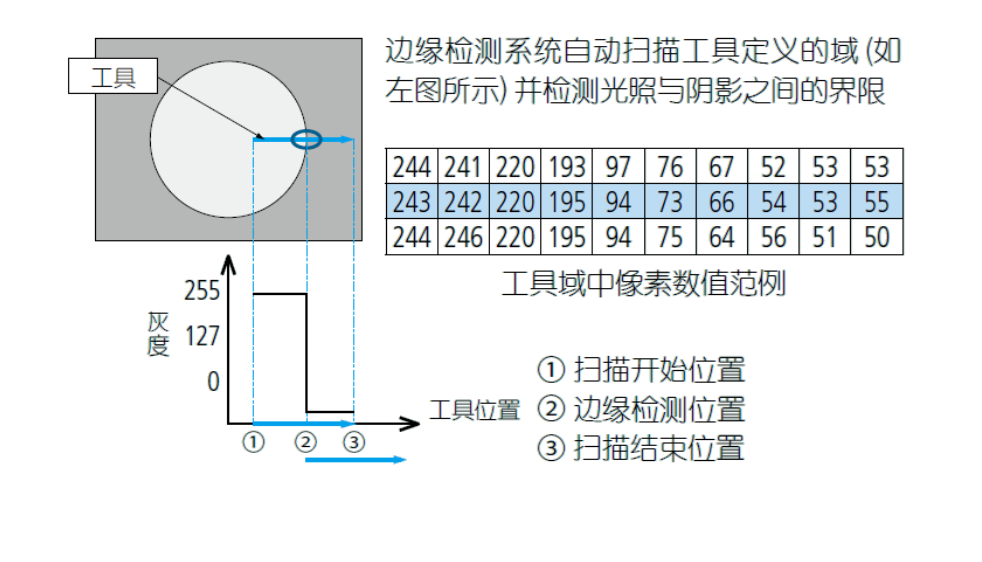

實際工作端面(邊緣)是如何從圖像中檢測出來的呢?如下黑白圖像為例進行說明。邊緣是從任意范圍進行的。在視覺上表示這個范圍的東西被稱為工具，為了滿足工件的各種形狀和測量需求，有多種工具可供選擇。
高分辨力測量
使用子像素的影像處理，能提高邊緣檢查精度。通過確定與相鄰像素?cái)?shù)據之間的插補曲線(如下圖所示)檢測邊緣，這樣就可測量高于1個像素的分辨力。
德力測控DV自動影像儀
DV 系列自動影像儀搭載 1:6.5 高分辨率光學系統，可全面確保精密工件的二維尺寸進行準確測量。
高效測量各種精密零件的輪廓和表面形狀尺寸，如點、線、圓、弧、矩形、槽形、環形、開曲線、閉曲線、圓柱、圓錐、球、平面，也能測量曲線的周長、面積、直徑等。
同時可以進行平行度垂直度、角度、對稱度、位置度、同心度、直線度、平面度等適用于高精度產品檢測。
